TPSBG 干式試驗變壓器工作原理
干式試驗變壓器為單相變壓器，聯結組標號II。單臺試驗變壓器的工作過程，用交流220V電壓接入電源控制箱，經電源控制箱內自藕調壓器調節0~200V電壓至試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。實用于發電廠、電力局等部門，對各種避雷器、高壓開關、變壓器、發電機等高壓電氣設備進行工頻耐壓試驗。

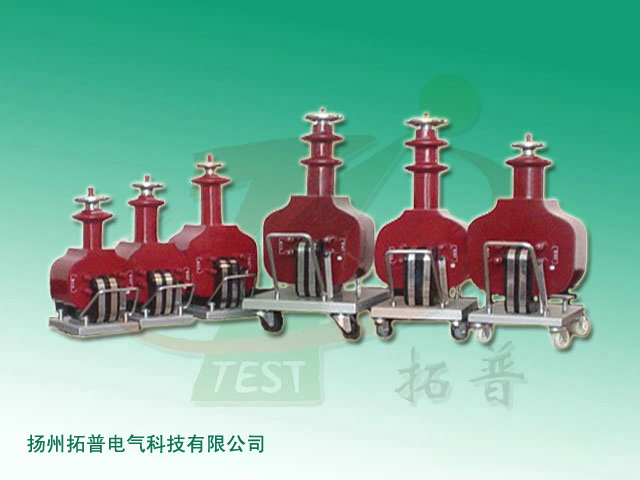

TPSBG 干式試驗變壓器產品結構
干式試驗變壓器鐵芯由單框式鐵氧體材料組成。線包采用同芯圓筒多層塔式環氧樹脂澆鑄結構，初級低壓繞組繞在鐵芯內側，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。產品的外殼制成與器芯配合較佳的圓形結構，整體外型美觀大方。
TPSBG 干式試驗變壓器額定參數

規格	容量 (kvA)	高壓輸出		低壓輸出		儀表	變比	溫升℃
		電壓	電流(mA)	電壓	電流(A)	電壓	高/儀	30分鐘
1.5/50	1.5	50	30	200	7.5	100	500	10
3/50	3	50	60	200	15	100	500	10
5/50	5	50	100	200	25	100	500	10
10/50	10	50	200	200	50	100	500	10
20/50	20	50	400	380	53	100	500	10
30/50	30	50	600	380	79	100	500	10
50/50	50	50	1000	380	120	100	500	10
5/100	5	100	50	380	13	100	1000	10
10/100	10	100	100	200	50	100	1000	10
20/100	20	100	200	380	53	100	1000	10
30/100	30	100	300	380	79	100	1000	10
50/100	50	100	500	380	132	100	1000	10
