發電機轉子交流阻抗測試儀廠家揚州拓普電氣科技有限公司為您介紹發電機轉子繞組的極平衡試驗方法！
1、試驗目的
測量轉子繞組轉子兩極間的電壓分布情況，可以作為判斷轉子匝間絕緣情況的原始數據。
2、試驗方法
(1) 隱極式轉子在膛外0轉速下測量；
(2) 每次試驗應在相同條件相同電壓下進行，試驗電壓峰值不超過額定勵磁電壓，一般選取100V。

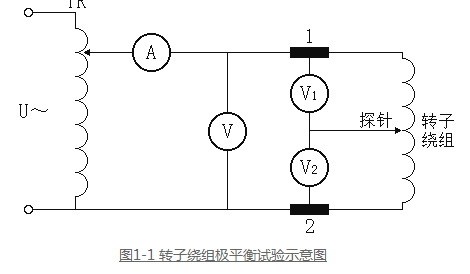

3、試驗接線圖

4、試驗步驟
(1) 按圖接線，勵磁回路斷開，電壓表要用zui短的粗導線直接接于滑環1、2上；
(2) 用調壓器TR升壓至試驗電壓U（一般選取100V）；
(3) 使用金屬探針在轉子勵端極一（或稱正極）側護環內側由里至外依次接觸轉子繞組各匝線圈的金屬裸露部位中點，針尖與線圈應接觸良好。測量并記錄電壓U1、U2；
(4) 同理，在轉子勵端極二（或稱負極）側測量并記錄電壓U1、U2；
(5) 比較兩極測得的U1、U2電壓值與試驗電壓U的比例，判斷轉子兩極間的電壓分布情況。
5、安全措施
(1) 膛內測量時定子繞組上有感應電壓，應將定子繞組與外電路斷開；
(2) 轉子大軸應可靠接地；
(3) 金屬探針除針尖裸露外，其余部位必須可靠絕緣；
對于轉子繞組有一點接地，或對水內冷轉子繞組測量時，必須用隔離變壓器加壓。
