應用場合

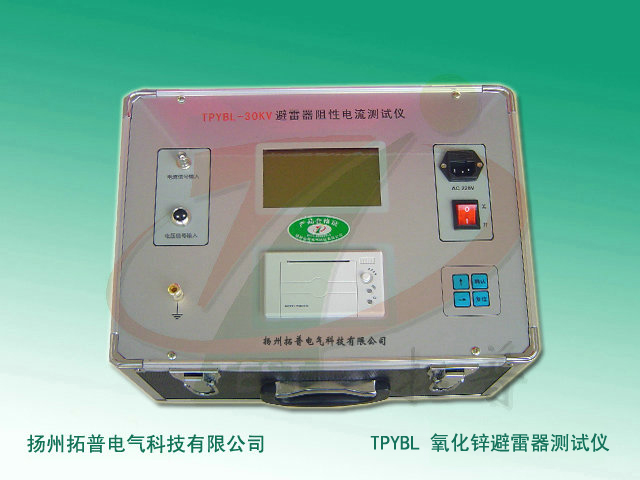

拓普電氣TPYBL型氧化鋅避雷器特性測試儀是用于現場和實驗室檢測避雷器各項相關電氣參數的專用儀器，儀器符合DL474.5-92《現場絕緣試驗實施導則—避雷器試驗》電力行業標準的要求，儀器采用微電腦進行采樣、控制等先進技術，可測量氧化鋅避雷器在工頻電壓下的全電流、三次諧波、阻性電流、阻性電流峰值、容性電流、有功功率等。采用大屏幕液晶顯示，漢字菜單提示操作，使人機交換功能更強，同時，提供測試現場的電壓、電流波形的顯示并可打印輸出。本儀器具有接線簡單、測量精度高、可靠性強等特點，廣泛應用于氧化鋅避雷器的現場在線監測（帶電測試）和實驗室（停電檢測）的測試中。
功能特點
1、本機采用大屏幕液晶顯示，全中文菜單操作，使用簡便。
2、高精度采樣、處理電路，先進的付里葉諧波分析技術，確保數據更加可靠。
3、儀器采用獨特的高速磁隔離數字傳感器直接采集輸入的電壓、電流信號，保證了數據的可靠性和安全性。
4、本儀器可以使用電場感應的方法代替PT二次接線。
5、本儀器可以不接PT二次，直接測量阻性電流。
6、本儀器可以三相同測，自動補償。使用特別方便。
7、具有阻性電流基波峰值輸出、邊相校正等功能。
8、儀器配有可充電電池、日歷時鐘、微型打印機，可存儲120組測量數據。
技術指標
1.測量參數及范圍
試驗電壓：0.1-250KV
全電流（峰值）：0-20mA
三次諧流電流：0-20mA
阻性電流（峰值）：0-20mA
阻性電流峰值：0-20mA
容性電流（峰值）：0-20mA
避雷器功耗：0-999W
除顯示上述測量值外，還可顯示電壓及全電流的波形。
2.測量誤差
試驗電壓：±2%
全電流：±2%
阻性電流：±5%
容性電流：±5%
避雷器功耗：±5%
3.輸入信號
電壓信號（PT的低壓測）：AC 5-200V
電流信號：AC 0-20mA
4.儀器電源
工作電壓：AC 220V±5% 50Hz

配套儀器一覽表
