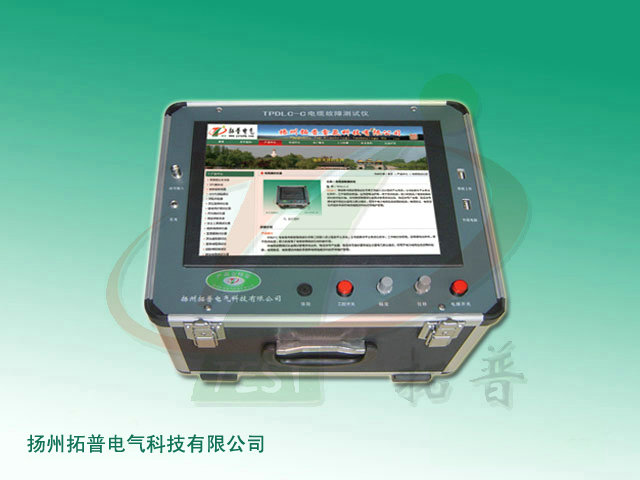

電纜故障測試儀成套組成
拓普TPDLC系列電纜故障測試管理系統由筆記本電腦、測試系統、路徑信號產生器、路徑信號接收器和定位儀器幾部分組成，可完成電纜故障的測試和電纜資料的管理兩項任務。
筆記本電腦進行測量控制、數據處理和電纜資料管理。
故障測試系統與筆記本配合可在故障電纜一端測出故障點距測試端的距離，也可用來測量電纜的長度和電波在電纜中的傳播速度。
路徑信號產生器可產生15KHZ、zui大幅度30V的斷續正弦波信號，用于尋測電纜路徑。
路徑信號接收器用來接收路徑信號，查找電纜走向和估測電纜埋設深度。
定位儀用于故障點的精確定位。
電纜故障測試儀技術性能
1、故障測試系統
●可測試各種電力電纜的各類故障及通信電纜和市話電纜的開路、短路故障。
●可測量長度已知的任何電纜中電波傳播的速度。
●測試距離：不小于40千米
●系統誤差：小于0.5米
●采樣頻率：25MHz
●測試盲區：小于5米
●電源：交流220V±10％
2、路徑信號產生器
●信號頻率：15KHz
●振蕩方式：斷續
●輸出功率：30W
●電源：220V±10％
3、定位儀
測試靈敏度：50Ω內阻的信號源輸出300Hz信號，定點儀在維持輸出為2V、信雜比優于20：1的情況下輸入信號不大于10 μV。
●輸入阻抗：不小于1.2KΩ。
●使用2×2000Ω耳機。
●工作電壓：9V±10％。
