應用場合
電力設備的接地引下線與地網的可靠、有效連接是設備安全運行的根本保障。接地引下線是電力設備與地網的連接部分，在電力設備的長時間運行過程中，連接處有可能因受潮等因素影響，出現接點銹蝕、甚至斷裂等現象，導致接地引下線與主接地網連接點電阻增大，從而不能滿足電力規程的要求，使設備在運行中存在不安全隱患，嚴重時會造成設備失地運行。因此在《防止電力生產重大事故的二十五項重點要求》中，明確提出接地裝置引下線的導通檢測工作應每年進行一次。拓普TPJDC-A型接地引下線導通電阻測試儀是拓普電氣研制的一款便攜式測試儀器，主要用于變電站內各個電力設備接地引下線之間的導通電阻值的測量。該儀器采用高性能單片機控制，可實現測試過程智能化，具有體積小，攜帶方便，操作簡單，精度高，測試速度快，復測性好，讀數直觀等特點，是符合規程要求的理想檢測儀器。
功能特點
1、輸出電流：手動：0.5A、1A、3A、5A、10A和自動兩種模式?！　?br /> 2、儀器恒流輸出，不需要短路調零。
3、測試效率極高，無充放電過程，只需2秒鐘就可完成一個點的測量?！?br /> 4、操作簡單，只需按下測量鍵，即可得到測量結果?！?br /> 5、直流電阻測量，消除了測試電阻值與被測電阻的影響。　　
6、LCD液晶顯示，讀數直觀，重復性好且有報警提示功能。 　　
7、儀器面板與機箱成一體結構，具有很好的抗震性。　
技術指標
1、輸出電流：0.5A～10A
2、測量范圍：1mΩ～2000Ω 　
3、測量精度：±（0.5%+2d）
4、測量半徑：50m
5、顯示方式：LCD液晶顯示 　　　　
6、工作溫度：-10℃～+40℃ 　　
7、相對濕度：≤90% 無結露 　　
8、工作電源：AC220V 　　
9、體 積：400mm×290mm×180mm 　　
10、重 量：3.0Kg

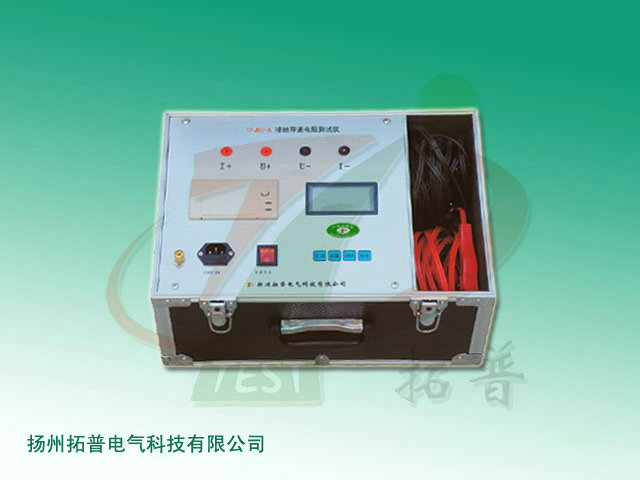

四、儀器面板介紹
1、+I -I接線柱：輸出電流端子
2、+U -U接線柱：電壓采樣端子
3、AC220V：電源插座及開關
4、 ：儀器接地端子
5、液晶屏：顯示數據和操作提示
6、打印機：打印測試結果
7、按 鍵：可根據顯示屏的顯示操作
操作方法
接通儀器的電源線，將隨機配備的專用測試線取出并接好，其中紅、黑兩把測試鉗分別夾到接地線兩端線鼻子上，并用力摩檫接觸點，確保接觸良好，測試線另一端與儀器的接線端子對應接好（注意紅、黑的顏色對應。電流線和電壓線不要插錯）。按測試鍵后，儀器自動測試，并顯示結果。也可以手動選擇電流測量。

友情提醒：購置拓普電氣原創型號TPJDC-A型接地引下線導通電阻測試儀，請認準拓普牌原產廠家揚州拓普電氣科技有限公司！品牌廠家產品質量及售后服務有保障！
