儀器簡介
按照新電力設備預防性試驗規程要求，各種開關設備的導電回路電阻測試是必測項目，其測試電流不得小于100A，連續電流時間不得少于一分鐘。對此，拓普電氣設計開發出該新款回路電阻測試儀，其適用于測試高低壓開關的主觸頭接觸電阻值，高低壓電纜線路的直流電阻值等。
TPHLC-100回路電阻測試儀采用100A恒流輸出，可采用截面較細的測試線，減輕了現場測試人員的勞動強度。測試數據采用帶背光的點陣式液晶顯示，適用于不同的工作環境。
功能特點
1、該儀器采用大功率恒流輸出。
2、儀器輸出電流大，重量輕。
3、具有完善的保護電路，可靠性強。
4、具有測量時間選擇功能，滿足規定測試。
5、具有數據打印、存儲功能，方便用戶現場使用。
技術指標
1、輸出電流：100A
2、測量時間：5秒～60秒
3、測量范圍：0～10000μΩ
4、分 辨 率：0.1μΩ
5、測量精度：±（0.5%讀數+2個字）
6、工作電源：AC 220V±10%、50Hz±1Hz
7、使用條件：環境溫度：-10℃～50℃ 環境濕度：≤85%RH

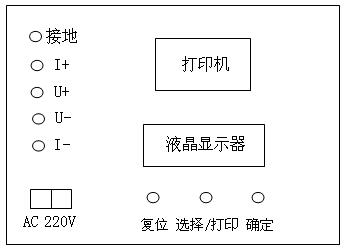

面板介紹
1、接地柱，為整機外殼接地用，屬保護地。
2、U+、U-：電壓輸入端子。
3、I+、I-：電流輸出端子。
4、電源開關：整機電源輸入口，帶有交流插座，保險倉和開關。
5、打印機：打印測試結果。
6、顯示器：點陣液晶顯示器，顯示電阻值。
7、復位鍵：按此鍵儀器復位停止，或返回到初始界面。
8、選擇/打印鍵：菜單的選擇方式，參數的選擇，試驗結果可按此鍵打印。
9、確定鍵：選定測量方式后按此鍵，對所選擇的的菜單項進行確認。
