測量發電機和勵磁機的勵磁回路連同所連接設備的絕緣電阻值，應符合下列規定：
1 絕緣電阻不應低于0.5MΩ；
2 測量絕緣電阻不應包括發電機轉子和勵磁機電樞；
3 回路中有電子元器件設備的，試驗時應將插件拔出或?qū)⑵鋬啥硕探印?br /> 測量發電機和勵磁機的勵磁回路連同所連接設備的交流耐壓試驗，應符合下列規定：
1 試驗電壓值應為1000V或用2500V兆歐表測量絕緣電阻代替交流耐壓試驗；
2 交流耐壓試驗不應包括發電機轉子和勵磁機電樞；
3 水輪發電機的靜止可控硅勵磁的試驗電壓；
4 回路中有電子元器件設備的，試驗時應將插件拔出或?qū)⑵鋬啥硕探印?br />  測量發電機、勵磁機的絕緣軸承和轉子進水支座的絕緣電阻，應符合下列規定：
1 應在裝好油管后采用1000V兆歐表測量，絕緣電阻值不應低于0.5MΩ；
2 對氫冷發電機應測量內外擋油蓋的絕緣電阻，其值應符合制造廠的規定。
小貼士
如果是電機的勵磁回路
電磁調速電機調速器7芯插頭接線：12調速器工作電源，34接勵磁線圈，567接測速發電機。 電機滑差離合器5根線判斷：用萬用表電阻檔測量，3個互相通的端子是測速發電機的端子。2個互相通的端子是勵磁線圈的端子。

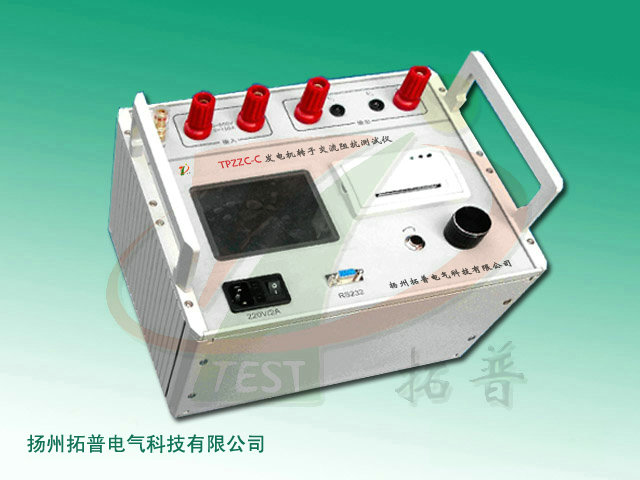

信息整理：發電機轉子交流阻抗測試儀生產廠家揚州拓普電氣科技有限公司
