六相繼電保護測試儀（TPJBC-6600）“頻率試驗”操作規范
“頻率試驗”該模塊主要用來測試低周減載和高周切機等保護的各項功能。

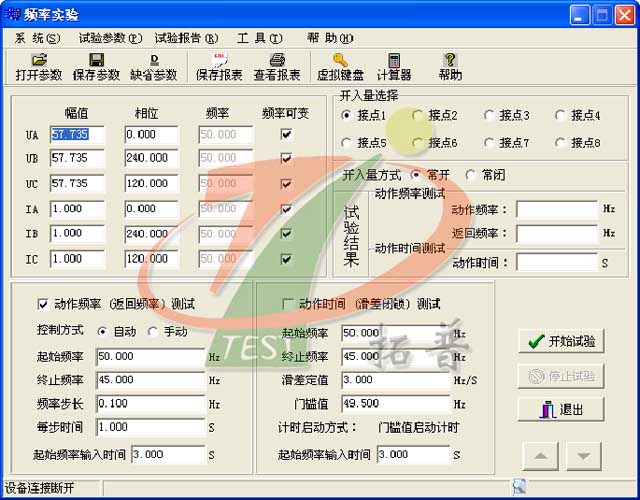

如圖1所示

1、【動作頻率（返回頻率）測試】
起始頻率大于終止頻率時，是做低頻試驗；起始頻率小于終止頻率時，是做高周試驗，程序自動判別頻率的變化方向?？梢圆捎米詣踊蚴謩臃绞竭M(jìn)行試驗，試驗結果由程序自動記錄動作頻率和返回頻率。起始頻率輸出維持時間一般為3—5秒，以使保護進入正常運行狀態。
2、【動作時間（滑差閉鎖）測試】
與動作頻率（返回頻率）測試所不同的是，它是按速率來變化頻率的，只能采取試探的方法進行試驗。例如：已知某保護的滑差閉鎖定值是3.00Hz/s，我們先設置【滑差定值】為3.10Hz/s進行試驗，如果保護不動作，我們再設置【滑差定值】為2.90Hz/s進行試驗，如果保護動作，則說明3.00Hz/S的滑差閉鎖定值是對的。總之，原則上是當設定的滑差值大于滑差閉鎖定值時，保護應該不動作；小于滑差閉鎖定值時，保護應可靠動作。
六相繼電保護測試儀（TPJBC-6600）“頻率試驗”注意事項
有的保護只需加三相電壓就可進行試驗，但有的保護有電流閉鎖功能，因為沒有負荷電流,保護認為沒有低周甩負荷的必要。所以還須加三相電流。電壓大小一般為58V，電流大小一般為1A左右即可。

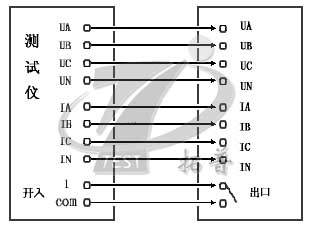

六相繼電保護測試儀（TPJBC-6600）“頻率試驗”接線方式
如圖所示
