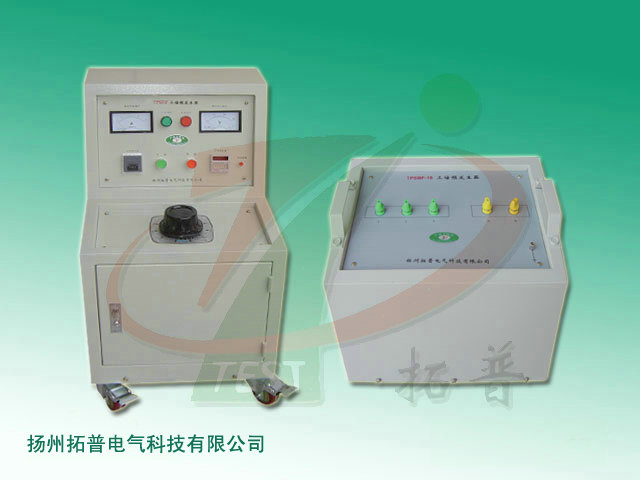

三倍頻變壓器是根據中國標準《GB311-61》和原水電部1985年1月發布的《電氣設備預防性試驗規程》，為滿足電力系統對高壓互感器倍頻感應耐壓試驗設備的要求而設計的，廣泛用于電力系統35-220kV等級串激式電壓互感器的交流耐壓試驗，以考核互感器的主、從絕緣強度，同時也可對電機及小型變壓器的繞組進行感應試驗；也可作為短時運行的150Hz電源用。
產品別稱：三倍頻發生器、感應電壓三倍頻發生器、三倍頻電源發生器、試驗三倍頻變壓器裝置、三倍頻感應耐壓發生器、三倍頻試驗變壓器、三倍頻試驗儀、三倍頻感應耐壓儀、電壓互感器倍頻交流耐壓試驗儀、三倍頻變壓器。
工作原理
三臺單相變壓器一次側接成星形，二次側接成開口三角形，在一次側加上對稱的三相正弦波電源時，并升高電壓讓鐵芯磁路飽和，使鐵芯中磁通所含三次諧波的成分增多,相應在鐵芯線圈上感應三次諧波電壓也增高。由開口三角形的發生器二次側輸出的這個150赫茲（三倍工頻）感應電壓即作為三倍頻試驗電源電壓。
當三倍頻發生器帶上（例如JCC-220型高壓串級式電壓互感器）負載時，其電流由感性變?yōu)槿菪?，由于功率因?shù)低的影響，使發生器的效率較低，一般只有20%左右。因此，可在被試品某一空繞組上接入電抗器進行電流補償。來提高整個試驗回路的功率因數。
使用環境
1、工作電源：三相380V/50Hz
2、環境溫度：-15℃～40℃
3、海拔高度：不超過1000m
技術指標
1、額定容量：15kVA
2、輸入電壓：380V
3、輸入電流：22A
4、輸出電壓：500V
5、輸出電流：30A
6、輸出頻率：150Hz
信息整理：揚州拓普電氣科技有限公司
