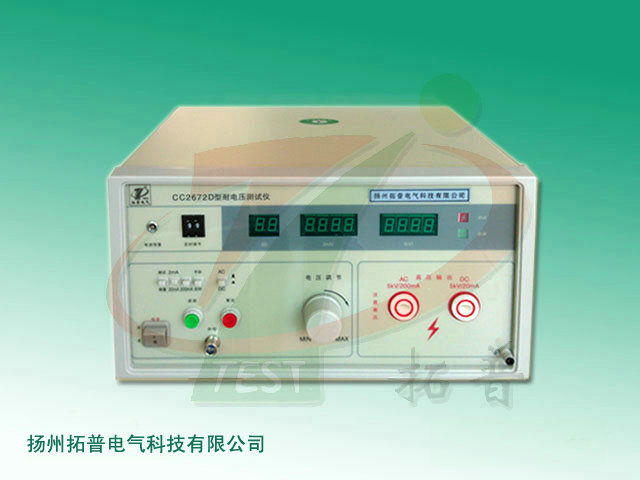

該耐壓儀（全稱：耐電壓測試儀）用于時速350公里動車組項目的單車功能調試，對該動車組車輛電氣配線進行耐壓試驗，以檢測導線的配線質量。
設備主要要求及主要規格參數
主要技術參數
輸入電源：交流220V±10% 或AC380V±10%，50Hz±1Hz
試驗輸出電壓范圍： AC 0-5KV連續可調，50Hz
電壓精度：±3％
泄漏電流值：0-200mA
加載： 加載電壓應從0V電壓開始，升壓過程中以能夠讀出電壓值的速度盡快上升到試驗電壓值
容量：不小于1KVA
輸出電壓測量方式：高壓側測量。
顯示：主要參數電壓、電流、計時顯示，全部采用數顯。
主要功能
自動保護功能：在受試電路的泄漏電流值超過預設規定值時，耐壓儀應能夠自動切斷輸出電源，以有效的保護被試設備免遭損壞。
試驗參數可調節性：該耐壓儀應能在AC0-5KV之間連續調節試驗電壓；泄漏電流值應能夠方便設定；
安全提示功能：在被試系統發生擊穿、閃絡現象時，耐壓儀自動切斷輸出電源的同時，發出聲光報警，保護儀器不被損壞，聲光報警具備恢復功能。
耐壓儀的操作應直觀簡潔，使用方便，方便維修和更換元器件。
耐壓儀的輸出端電線應足夠長（至少35m），便于長距離的連接，設置收放線裝置或掛線裝置，并且連接方式安全可靠。輸出線的絕緣必須滿足試驗電壓5KV的使用要求。耐壓儀自帶6m的輸入線，輸入輸出線必須加護套保護。
耐壓儀為可移動式，運行靈活可靠，耐用，到工位后可與地面支撐并且可以鎖緊制動，保證工作可靠安全。耐壓儀各項標識清晰，齊全，準確。
耐壓儀需設計放電桿放電位置，確保安全并且放電方便。
每臺耐壓儀配套絕緣手套、絕緣靴和放電桿的配件
信息整理：揚州拓普電氣科技有限公司
